Fenêtre de toit ROTO DESIGNO R79 K

Fenêtre de toit ROTO DESIGNO R79 K

Profil de fenêtre
Les fenêtres en PVC ont été conçues pour les pièces à forte humidité (salles de bains, cuisines, buanderies). Cependant, ils fonctionneront dans n'importe quelle autre pièce.

Taille DESIGNO
Dimensions (largeur x hauteur) en cm. La première valeur concerne les dimensions extérieures du cadre de fenêtre. Les deuxièmes dimensions extérieures avec thermo-bloc WD.

Raccordement DESIGNO
Élément nécessaire pour l'installation correcte de la fenêtre de toit dans le toit. Spécification comme décrit ci-dessous.

EDZ | pour revêtements profilés d'une hauteur de profil jusqu'à 5 cm
EDF | pour revêtements en tôle
EDS | pour toits plats jusqu'à 3 cm d'épaisseur
EDL | pour toits plats jusqu'à 3,8 cm d'épaisseur (2x 19mm)
EDG | pour toits plats jusqu'à 1,6 cm d'épaisseur (2x 8 mm)
EDH | pour toitures profilées avec une hauteur de profilé jusqu'à 9 cm
EDT | pour toits plats de plus de 3 cm d'épaisseur

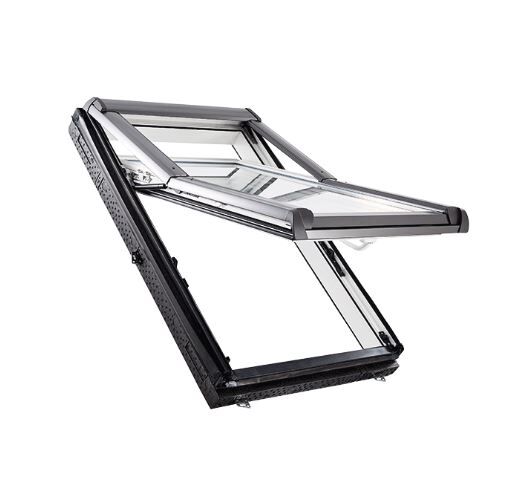

ROTO DESIGNO R79 K

ROTO Designo R7 est une fenêtre de toit à axe élevé. Les fenêtres de toit à triple vitrage à axe élevé Roto Designo R7 ont un axe de rotation surélevé innovant situé aux 3/4 de la hauteur du cadre. Lorsqu'il est ouvert, le châssis de la fenêtre "ne pénètre pas à l'intérieur", n'occupant donc pas la surface de la pièce, grâce à quoi il se caractérise par une meilleure fonctionnalité et un plus grand confort d'utilisation. Cette structure assure un accès libre et sûr à la fenêtre ouverte en position verticale.

Triple protection en Designo R79 K - trois éléments d'isolation thermique.

Triple vitrage - offre un bilan énergétique favorable, protège contre les pertes de froid et de chaleur.
Thermobloc WD - sur toute la hauteur et le périmètre du cadre de la fenêtre, minimise efficacement les ponts thermiques à l'interface entre la fenêtre et la structure du toit, garantissant une température optimale dans la maison et des coûts de chauffage réduits.
Tablier en film pare-vapeur - assure une connexion étanche de la fenêtre avec l'isolation anti-humidité interne du toit.

La fenêtre de toit en plastique Designo R7 s'ouvre par une poignée situé au fond. La poignée avec un revêtement innovant "Just Clean", contenant des particules d'ions d'argent qui tuent les germes ou les bactéries. Une telle poignée répond aux exigences en matière d'hygiène et de propreté.

Avantages d'une fenêtre avec un axe de rotation élevé

• Hauteur libre avec la fenêtre ouverte
• Ventilation facile et sûre
• Position de lavage pratique avec verrouillage des cadres
• Le revêtement du châssis de la fenêtre de toit et le montage facile.
• La forme moderne et la couleur attrayante du revêtement extérieur (anthracite métallisé en standard) permettent une composition parfaite de la fenêtre avec n'importe quel matériau de toiture.
• Aucune vis visible sur le revêtement.
• Supports de montage et revêtement de fenêtre installés en usine.
• Thermobloc WD installé en usine avec un tablier en aluminium pare-vapeur.
• Le réglage des ferrures permet d'adapter le fonctionnement de la fenêtre aux besoins individuels et aux attentes des utilisateurs - il réduit les effets du travail de la charpente de toit.
• Le système de réglage de la fenêtre après montage garantit que la fenêtre sera toujours étanche et parfaitement ajustée.

Thermobloc WD

Les fenêtres ROTO Designo ont un système d'isolation thermique de la fenêtre installé en usine sur toute la hauteur et le périmètre du cadre de la fenêtre - Thermo-bloc, qui réchauffe la connexion de la fenêtre de toit avec la surface du toit, ce qui augmente le paramètre thermique de la fenêtre jusqu'à 15 %. Il est composé de matériaux résistants aux rayons UV et au processus d'oxydation (polypropylène ou polyéthylène). Il se caractérise par un très bon paramètre thermique. De plus, il est durable, flexible et facile à installer. Le WD Thermo-Block est complété par un tablier constitué d'un film pare-vapeur.

Paramètres et données techniques

Type de fenêtre de toit :
Fenêtre à axe haut ouverte avec une poignée située au bas de la fenêtre.

Coefficient de transfert thermique du verre :
Ug = 0,7 W/m2K.

Coefficient de transfert thermique de la fenêtre :
Uw = 1,1 W / m2K.

Transmission énergétique totale :
g = 47 %.

Insonorisation:
Insonorisation classe 2.

Perméabilité à l'air :
Classe de perméabilité à l'air 4.

Matière et couleur :
PVC.

Verre extérieur :
4 mm d'épaisseur
Verre moyen :
3 mm d'épaisseur

Verre extérieur :
4 mm d'épaisseur

Espace inter-verre :
2 x 7 mm remplis de gaz rare (krypton)

Revêtement extérieure :
Revêtement extérieur de forme moderne et sans vis apparentes (couleur métallisée anthracite en standard).

Montage :

Toits avec un angle d'inclinaison de 20° à 65° (l'angle peut dépendre de la taille de la fenêtre et du type de toiture).

3 points de verrouillage de la fenêtre :
Étanchéité et protection accrue contre l'effraction.

Garantie:
Une garantie de 15 ans et la plus haute qualité du produit garantissent une utilisation sans problème pendant des années.

Dimensions des fenêtres de toit ROTO Designo

Les fenêtres de toit Roto Designo sont équipées d'un WD Thermo-Block installé en usine sur toute la hauteur et le périmètre du cadre de la fenêtre.

Raccordement d'étanchéité pour la fenêtre de toit à axe élevé ROTO Designo R7 WD

Le raccordement d'étanchéité est nécessaire pour installer une fenêtre ROTO dans la structure du toit.
Les raccordements sont des éléments fabriqués avec précision et conçus de manière à créer une barrière étanche entre la fenêtre de toit et le matériau de couverture. Les raccordements assurent un drainage sûr et efficace de l'eau.

En standard, les raccordements d'étanchéité sont en anthracite métallisé.
